Ce sunt stivele Frac și de ce sunt esențiale pentru operațiunile moderne de finalizare a puțurilor?

Stivele de fracturare sunt ansambluri de cap de sondă de înaltă presiune utilizate pentru a controla și a direcționa fluidul de fracturare hidraulică într-un puț de sondă - și sunt singura cea mai importantă piesă a echipamentului de control al presiunii în timpul oricărei operațiuni de fracturare.

În industria petrolului și gazelor, succesul și siguranța unei lucrări de fracturare hidraulică depind în mare măsură de integritatea echipamentelor de suprafață. Dintre toate componentele implicate, stive de frac iasă în evidență ca fiind indispensabile. Fie că sunteți un inginer care evaluează echipamentele de finalizare sau un specialist în achiziții care compară ansambluri cu presiune nominală, înțelegerea stivelor de fracții - designul, funcția, ratingurile și criteriile de selecție ale acestora - este esențială.

Acest ghid oferă o privire cuprinzătoare asupra stivelor de fractare: ce sunt acestea, cum funcționează, cum diferă de echipamentele tradiționale pentru capul puțului și ce factori determină configurația stivei de fracție potrivită pentru o anumită sondă.

Ce este un Frac Stack?

A stiva frac este un ansamblu specializat de control al presiunii din capul sondei instalat la suprafața unui puț de petrol sau gaze special pentru operațiuni de fracturare hidraulică. Spre deosebire de un cap de sondă stşiard, care este proiectat pentru producție pe termen lung, o stiva de fracții este proiectată pentru a rezista la presiunile extreme și nămolurile abrazive asociate cu pomparea fluidului de fracturare - adesea un amestec de apă, agent de susținere și aditivi chimici - adânc în formațiune.

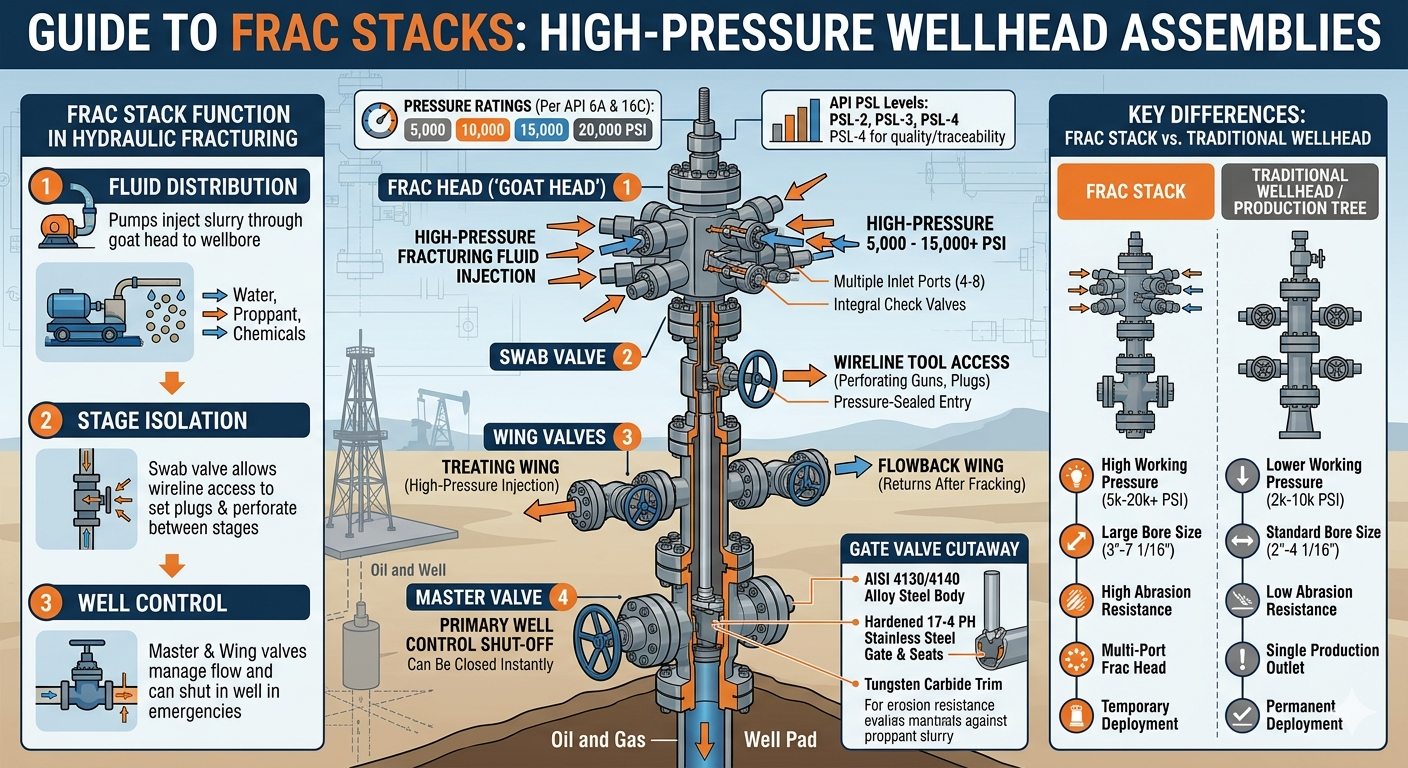

În esență, o stivă de fracții constă de obicei din:

• O supapă principală — supapa de închidere primară de la baza stivei
• O supapă de tampon — permite accesul la sondele pentru unelte cu fir
• Supape cu aripi — curgere directă către și dinspre liniile de fracturare
• Un cap de fractură (sau cap de capră) — colectorul superior care conectează mai multe linii de fier de tratare
• Verificați supapele și opriți conductele — pentru controlul puțului și reducerea presiunii de urgență

Împreună, aceste componente permit echipajelor să pompeze fluid de fracturare la presiuni extrem de ridicate - de obicei între 5.000 și 15.000 PSI , deși aplicațiile de ultra-înaltă presiune pot depăși 20.000 PSI — cu precizie și siguranță.

Cum funcționează o stivă Frac în timpul unei lucrări de fracturare hidraulică?

O stivă de fracturare acționează ca interfață principală între echipamentul de pompare de suprafață de înaltă presiune și sondă, controlând injecția de fluid în fiecare etapă a programului de fracturare.

Când începe o lucrare de fracturare hidraulică, pompele de înaltă presiune forțează fluidul de fracturare prin tratarea liniilor de fier care se conectează la capul de fracturare. Capul de fractură - numit adesea "cap de capră" datorită configurației sale cu mai multe porturi - distribuie fluidul de la mai multe camioane cu pompă simultan în forajul de sondă. Acest lucru permite operatorilor să atingă rate de injecție extrem de ridicate (uneori depășind 100 de barili pe minut ) necesare fracturării formaţiunilor strânse.

Pe parcursul operațiunii:

• The supapă principală poate fi închis instantaneu pentru a închide puțul în caz de urgență
• Supape cu aripi sunt deschise sau închise pentru a gestiona fluxul de retur și liniile de tratare
• The supapă de tampon permite reintrarea cu instrumente prin cablu între etape
• Ucide linii permite operatorilor să pompeze lichid de distrugere pentru a recăpăta controlul puțului, dacă este necesar

După ce fracturarea este completă, stiva de fracturi poate fi îndepărtată și înlocuită cu un arbore de producție sau poate rămâne temporar în timpul operațiunilor de retur.

Frac Stack vs. Wellhead tradițional: diferențe cheie

Stivele Frac și ansamblurile convenționale de cap de sondă servesc unor scopuri diferite și sunt construite la stşiarde diferite. Tabelul de mai jos rezumă distincțiile critice.

Tabelul 1: Comparație între stivele de fracturi și ansamblurile tradiționale de cap de sondă/arbori de producție în funcție de parametrii operaționali cheie.

Evaluările presiunii din stiva Frac: ce înseamnă acestea?

Evaluarea presiunii este cea mai importantă specificație atunci când se selectează o stivă de fracturi - determină în mod direct dacă ansamblul poate conține în siguranță presiunile de foraj și de tratare.

Stivele de frac sunt evaluate la presiune per API 6A and API 16C standardele. Clasele comune de presiune de lucru (WP) includ:

• 5.000 PSI WP — potrivit pentru formațiuni mai puțin adânci și cu presiune scăzută
• 10.000 PSI WP — cel mai răspândit rating în zonele majore de șist din S.U.A
• 15.000 PSI WP — utilizat în puțuri adânci, de înaltă presiune, cum ar fi țintele mai adânci ale bazinului Permian
• 20.000 PSI WP — clasa emergentă pentru formațiuni ultra adânci sau ultra-strânse care necesită presiuni extreme de tratare

Este esențial să rețineți că Presiunea nominală de lucru a stivei de frac trebuie să fie egală sau depășită presiunea maximă anticipată de tratare a suprafeței (MASITP) pentru locul de muncă, inclusiv o marjă de siguranță. Operatorii aplică de obicei a 10–15% marjă de siguranță deasupra MASITP calculat atunci când se selectează cotele de presiune ale stivei de fractare.

O nepotrivire - folosind o stivă de fracții sub-evaluată - poate duce la o explozie catastrofală sau o defecțiune a echipamentului. Conform analizei industriei, incidentele legate de presiunea din capul sondei rămân una dintre principalele cauze ale vătămărilor grave în timpul operațiunilor de finalizare, subliniind de ce selecția corectă a ratingului nu este negociabilă.

Componentele cheie ale unui ansamblu Frac Stack

Fiecare componentă dintr-o stivă de fracturi joacă un rol specific în menținerea controlului puțului și direcționarea fluidului de fracturare.

1. Supapă principală

Supapa principală este prima linie de apărare în controlul sondei - poate închide complet în sondă cu o singură operație. De obicei, o supapă cu deschidere completă, este instalată direct deasupra bobinei carcasei sau a capului puțului. În timpul operațiunilor normale de pompare, supapa principală rămâne complet deschisă pentru a minimiza căderea de presiune. În situații de urgență, poate fi închis de la distanță sau manual în câteva secunde.

2. Supapă de tamponare

Supapa de tampon se așează deasupra supapei principale și oferă un punct de acces sigilat la presiune pentru unelte cu fir, pistoale de perforare sau unelte de fixare a dopurilor. La completările plug-and-perf – tehnica dominantă în operațiunile cu șist din S.U.A. – supapa de tampon este utilizată în mod repetat între etapele de fracturare pentru a efectua curse de perforare și setări de dop.

3. Supape cu aripi (tratare și retur)

Supapele aripioare se extind orizontal de la corpul stivei de fracturare și se conectează la liniile de tratare a fierului (pentru pompare) și la liniile de retur (pentru retururi după fracturare). O stivă tipică de fracturare are cel puțin două supape de aripă - o aripă de tratare la presiune înaltă și o aripă de retur cu presiune mai mică. Supape cu aripi de înaltă presiune pe stivele moderne de fracturare garnitură din carbură de tungsten pentru a rezista la eroziunea de la nămolul încărcat cu agent de susținere.

4. Frac Head (Cap de capră)

Capul de fracturare este componenta superioară a stivei de fracturare și punctul principal de conectare pentru mai multe linii de tratare a fierului de la camioanele cu pompă. Un cap de fractură are de obicei 4 până la 8 porturi de intrare , permițând mai multor pompe să injecteze simultan. Această capacitate de injecție paralelă este cea care permite debitele extrem de mari necesare pentru completările moderne în mai multe etape. Capul de fractură încorporează, de asemenea, supape de reținere integrate pentru a preveni refluxul.

5. Kill Line și supapele de reținere

Liniile de ucidere oferă o cale auxiliară pentru pomparea fluidului greu în sondă pentru a recăpăta controlul în cazul unui incident de control al sondei. Supapele de reținere sunt integrate în întregul coș de fracturi pentru a preveni refluxul fluidelor sau gazelor din sondă în conductele pompelor atunci când se tratează căderile de presiune.

Tipuri de stive Frac: configurații simple, duble și cu fermoar

Stivele Frac sunt desfășurate în mai multe configurații, în funcție de proiectarea sondei, configurația de forare a platformei și obiectivele operaționale.

Tabelul 2: Configurații comune ale stivei frac, descrierile acestora și scenarii optime de aplicare.

Adoptarea de fermoar frac and simul-frac tehnicile din Bazinul Permian și alte zone majore de șist din S.U.A. au condus la inovații semnificative în proiectarea stivei de fracturi. În operațiunile simul-frac, operatorii au raportat îmbunătățiri ale eficienței de finalizare de 40-60% comparativ cu fracturarea convențională cu un singur godeu, reducând dramatic costul pe picior lateral.

Selecția materialului și rezistența la uzură în stive Frac

Selectarea materialului este esențială, deoarece stivele de fracturare sunt expuse șlamurilor de susținere foarte abrazive – defecțiunea uzurii este una dintre cauzele principale ale timpului de oprire și înlocuire a stivei de fracturare.

Considerațiile materiale cheie includ:

• Materiale caroserie și capotă: Oțel aliat AISI 4130/4140, tratat termic pentru a îndeplini cerințele API 6A PSL-3 sau PSL-4
• Decorarea scaunului și a porții: Carbură de tungsten sau oțel inoxidabil întărit 17-4 PH pentru rezistență la eroziune în fluxul de susținere de mare viteză
• Sigilii: Garniturile elastomerice trebuie să fie compatibile cu chimia fluidului de fracturare, inclusiv cu sistemele de apă slickwater cu pH ridicat și fluidele de stimulare pe bază de acid.
• Medii de serviciu acru (H₂S): Materialele conforme cu NACE MR0175/ISO 15156 sunt obligatorii atunci când este prezentă hidrogen sulfurat

Studiile din sectorul echipamentelor de completare arată că supape tăiate cu carbură de tungsten demonstra o durată de viață de 3-5 ori mai mult decât supapele standard tăiate cu oțel în aplicații cu concentrație mare de propant, reducând semnificativ costurile totale de finalizare prin mai puține schimbări de echipamente.

Standardele API care guvernează proiectarea și testarea stivei Frac

Stivele Frac trebuie să respecte standardele API recunoscute la nivel internațional — conformitatea nu este opțională; este o cerință legală și contractuală pentru majoritatea operațiunilor de petrol și gaze.

• API 6A (Echipament pentru cap de puț și pentru pomul de Crăciun): Guvernează proiectarea, materialele, testarea și marcarea componentelor capului de sondă, inclusiv stivele de fracturare. Nivelurile PSL-2, PSL-3 și PSL-4 definesc cerințe de calitate și trasabilitate din ce în ce mai stricte.
• API 16C (Echipament de sufocare și ucidere): Se aplică componentelor de control al puțurilor de înaltă presiune, inclusiv liniilor de ucidere și colectoarelor de sufocare, adesea integrate cu stivele de fracturare.
• API 6FA / 6FB (testare la foc): Supapele de stivă testate la foc pot fi specificate în medii cu risc crescut de incendiu.
• NACE MR0175: Cerințe de material pentru aplicațiile de servicii acru în care concentrațiile de H₂S depășesc pragurile.

Pentru sondele critice și mediile cu risc ridicat, operatorii specifică de obicei PSL-3 sau PSL-4 stivele de fracții evaluate, care necesită trasabilitatea completă a materialului, NDE suplimentară (examinare nedistructivă) și teste de acceptare din fabrică (FAT).

Cum să selectați stiva Frac potrivită: o listă de verificare practică

Selectarea stivei corecte de fracții necesită o evaluare sistematică a condițiilor puțului, cerințelor operaționale și obligațiilor de reglementare.

Tabelul 3: Lista de verificare practică pentru selecția stivei de fracții care acoperă parametrii cheie de inginerie și operaționali.

Frac Stack Întreținere, inspecție și durată de viață

Întreținerea adecvată este esențială pentru a asigura funcționarea fiabilă a stivelor de fracturare - o supapă defectă sau o etanșare suflată în timpul unei lucrări de pompare la presiune înaltă reprezintă atât un pericol pentru siguranță, cât și o oprire neplanificată costisitoare.

Cele mai bune practici din industrie pentru întreținerea stivei de fracturi includ:

• Testarea presiunii înainte de muncă: Toate stivele de fracturare trebuie testate la presiune la valoarea nominală a presiunii de lucru (de obicei, un test de joasă presiune la 250 PSI și un test complet de presiune de lucru) înainte de fiecare lucrare.
• Inspecție după muncă: Supapele, scaunele și garniturile trebuie inspectate după fiecare lucrare. Garnitura supapelor și scaunele de poartă sunt articolele cu cea mai mare uzură.
• Intervalele complete de renovare: Mulți operatori specifică fiecare dezasamblare completă și recertificare 12-18 luni sau după un număr definit de ore de muncă, oricare dintre acestea survine primul.
• Documentare si trasabilitate: Înregistrările de întreținere, certificatele de testare a presiunii și documentele de trasabilitate a materialelor trebuie să însoțească toate stivele de fracții de pe piețele reglementate.

Neglijarea ciclurilor de întreținere este o cauză principală a defecțiunilor stivei de fracturi în câmp. Datele din industrie sugerează că programele de întreținere preventivă reduc defecțiunile neplanificate ale stivei de fracturi cu până la 70% , generând economii semnificative de costuri pe durata de viață a unui program de finalizare.

Inovații în tehnologia Frac Stack

Tehnologia Frac stack continuă să evolueze rapid pentru a sprijini programele de finalizare din ce în ce mai agresive cerute de operatorii de șist.

• Supape acționate electric și hidraulic: Stivele de fracții acționate de la distanță permit operatorilor să deschidă și să închidă supapele de la o distanță sigură, reducând expunerea personalului în timpul operațiunilor de înaltă presiune.
• Monitorizare automată a presiunii: Traductoarele de presiune integrate și integrarea SCADA în timp real permit monitorizarea continuă a integrității stivei de fracturi în timpul pompării.
• 20.000 PSI-class systems: Pe măsură ce operatorii vizează formațiuni mai adânci și mai strânse, stivele de fracții de generație următoare evaluate la 20.000 PSI intră în utilizare comercială mai largă.
• Design compact și ușor: Stivele modulare de fracturare concepute pentru montare și coborâre rapidă pe site-uri cu mai multe puțuri reduc timpul total de finalizare per sondă.
• Execuție de găurire a mufei de fracturare de mare viteză: Tuburile spiralate integrate și sistemele de returnare a fluxului asociate cu stivele de fracturare permit o găurire mai rapidă între etape, susținând programe de finalizare de înaltă frecvență.

Aceste inovații susțin în mod colectiv impulsul industriei către finalizari mai rapide, mai eficiente reducând în același timp riscul expunerii umane la echipamente de înaltă presiune.

Întrebări frecvente despre Frac Stacks

Concluzie: De ce este important să obțineți corect stivele Frac

Stivele de frac nu sunt un articol de marfă — sunt ansambluri proiectate cu precizie, critice din punct de vedere al siguranței, a căror selecție corectă, întreținere și funcționare au un impact direct asupra siguranței puțului, eficienței finalizării și, în cele din urmă, asupra economiei fiecărui program de fracturare hidraulică.

De la alegerea corectă a clasei de presiune și a dimensiunii alezajului până la specificarea claselor adecvate de materiale pentru serviciul acru sau abraziv, fiecare decizie în configurația stivei de fracturare are consecințe în aval. Pe măsură ce programele de finalizare devin mai agresive - laterale mai adânci, mai lungi, presiuni de tratare mai mari, mai multe etape pe puț - rolul stivelor de fracții de înaltă performanță, certificate corespunzător, va deveni doar mai important.

Inginerii și profesioniștii în achiziții care înțeleg fundamentele tehnice ale stivelor de fracții sunt mai bine poziționați pentru a lua decizii care să îmbunătățească siguranța operațională, să reducă timpul de nefuncționare a echipamentelor și să optimizeze costul total de finalizare a sondei..
